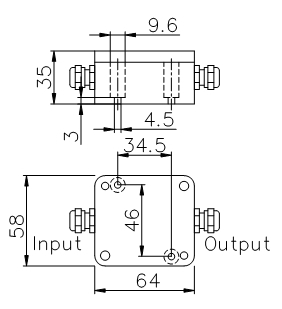

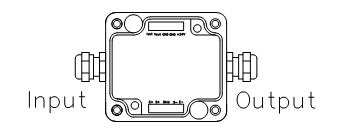

安装尺寸/Mounting Dimension
参数 | Specifications | 技术指标/Technique |
输出规格 | Output specification | ±10V / 0～10V / 4～20mA |
输出线性 | Output linear | 优于0.05% |
综合精度 | Comprehensive accuracy | 优于0.1% |
接受灵敏度 | Accept sensor | 0.3mV/V～8 mV/V |
输入负载 | Input load | 1～2只传感器 |
输出波纹 | Output ripple | ≤2mVp-p |
输出负载 | Output load | ≤500Ω（输出负载电阻） |
激励电压 | Excitation voltage | 5VDC |
电源供给 | Power supply | 9～26VDC |
整机功耗 | Power waste | ≤0.2W |
工作温度范围 | Operation temp range | -20～60℃ |
单件重量 | Weight approx. | 0.17kg |
材料 | Material | Aluminum ally（铝合金） |
防护等级 | IP Class | IP66 |
特点与用途/Features & Applications
● 采用专用防水接头，
● 补偿调节采用高稳定性的多圈电位器
● 盖板有防水橡胶垫圈，防水，防尘，适用于环境条件恶劣的工业现场
● 防止感应雷和浪涌信号对传感器的损坏
● 多个信号集成，防护等级IP66
● 一进一出接线盒
● BS600H为±10V；
● BS420H为4～20mA；
● Compensation regulation using multiturn potentiometer with high stability
● Water and dust proof housing,designed to fit environmental conditions of industrial applications
● Prevent signal lightning and surge damage to the sensor
● Trimming of signal,IP65 protection
● Used to combine 1 signals to one output

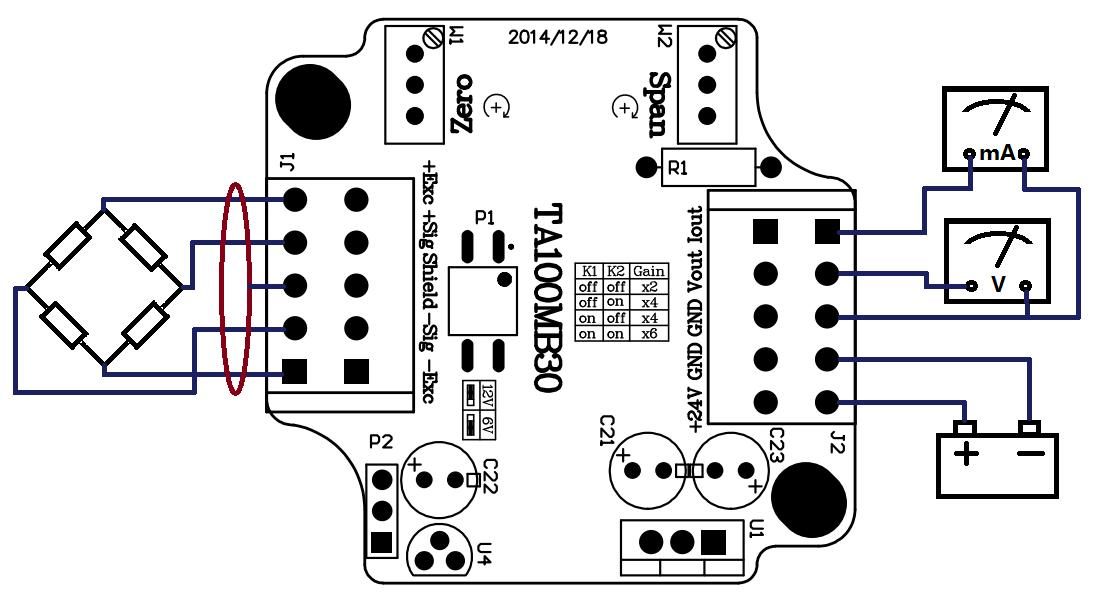

配线图/ Wiring Code
