Shielded 6-core round cable(6×0.14mm2) with PVC-jacket

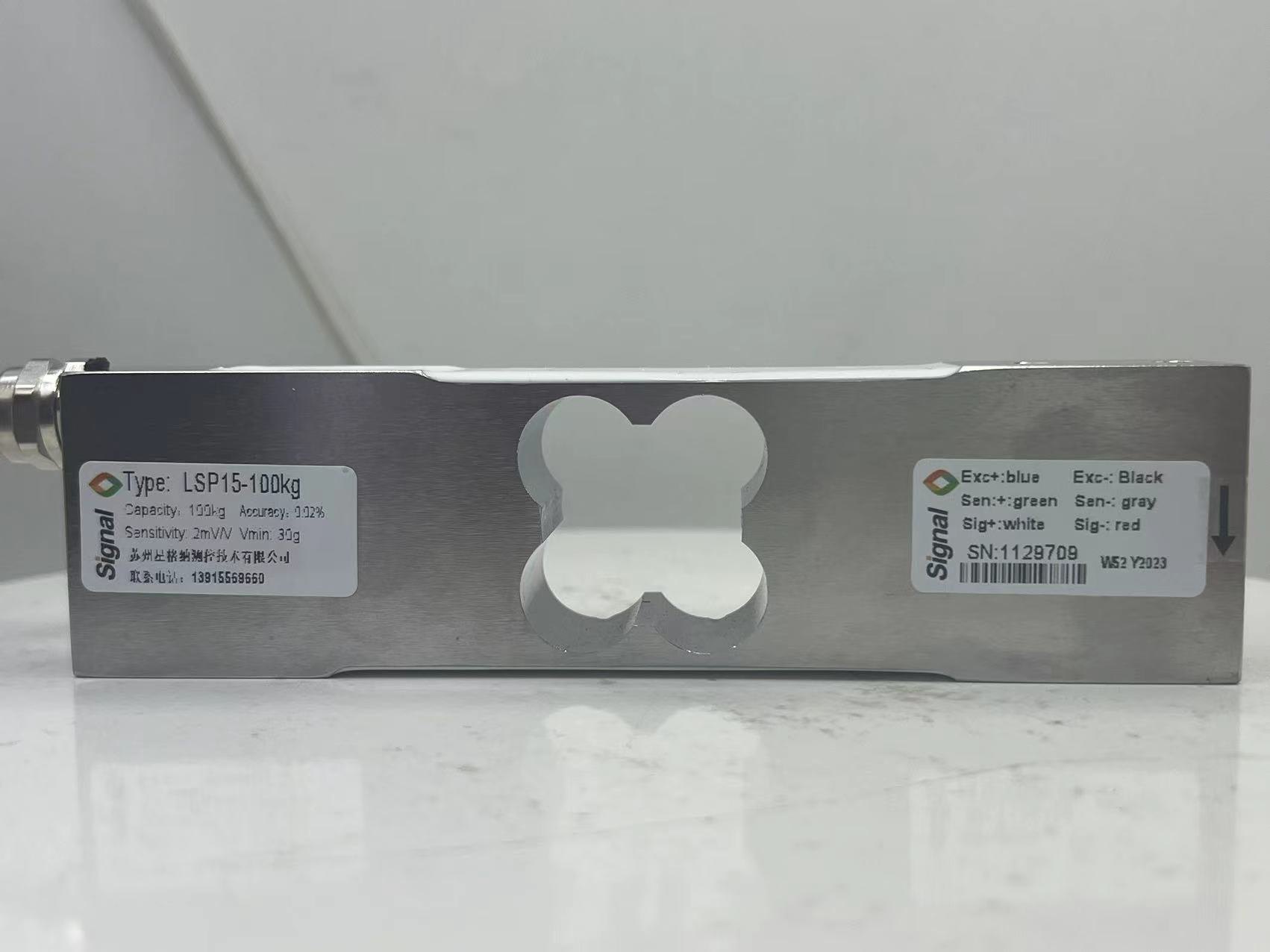

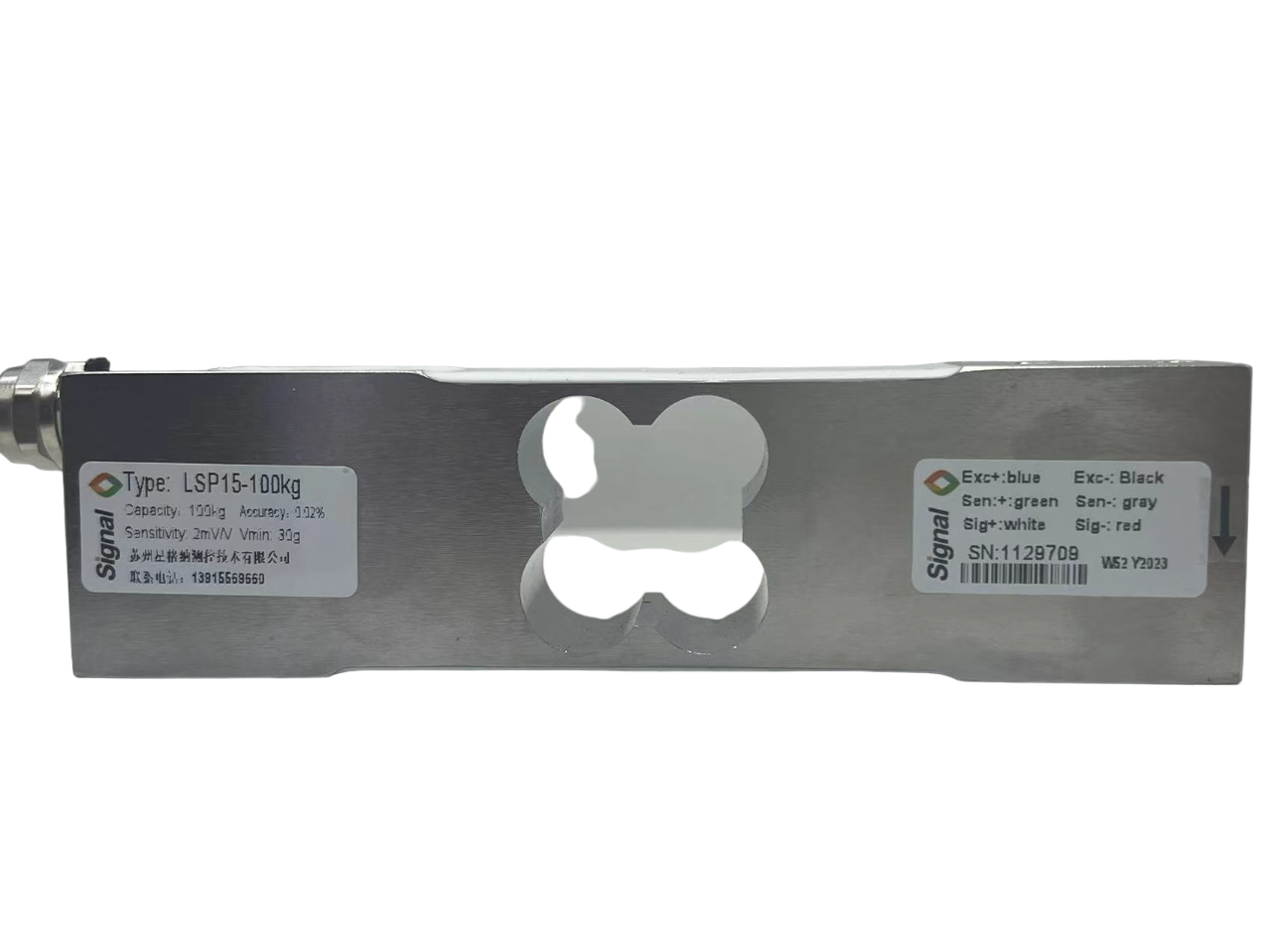

Wiring code:

Pin1 :

Signal+:

white

Pin2 :

Signal - :

red

Pin3 :

Excitation voltage -:

black

Pin4 :

Excitation voltage + :

blue

Pin5 :

Sensing lead+:

green

Pin6 :

Sensing lead -:

grey

Shield:

Yellow,  connected to load cell body

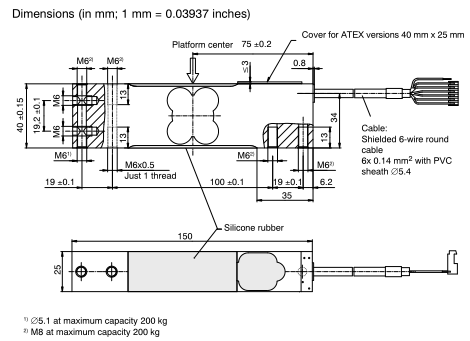

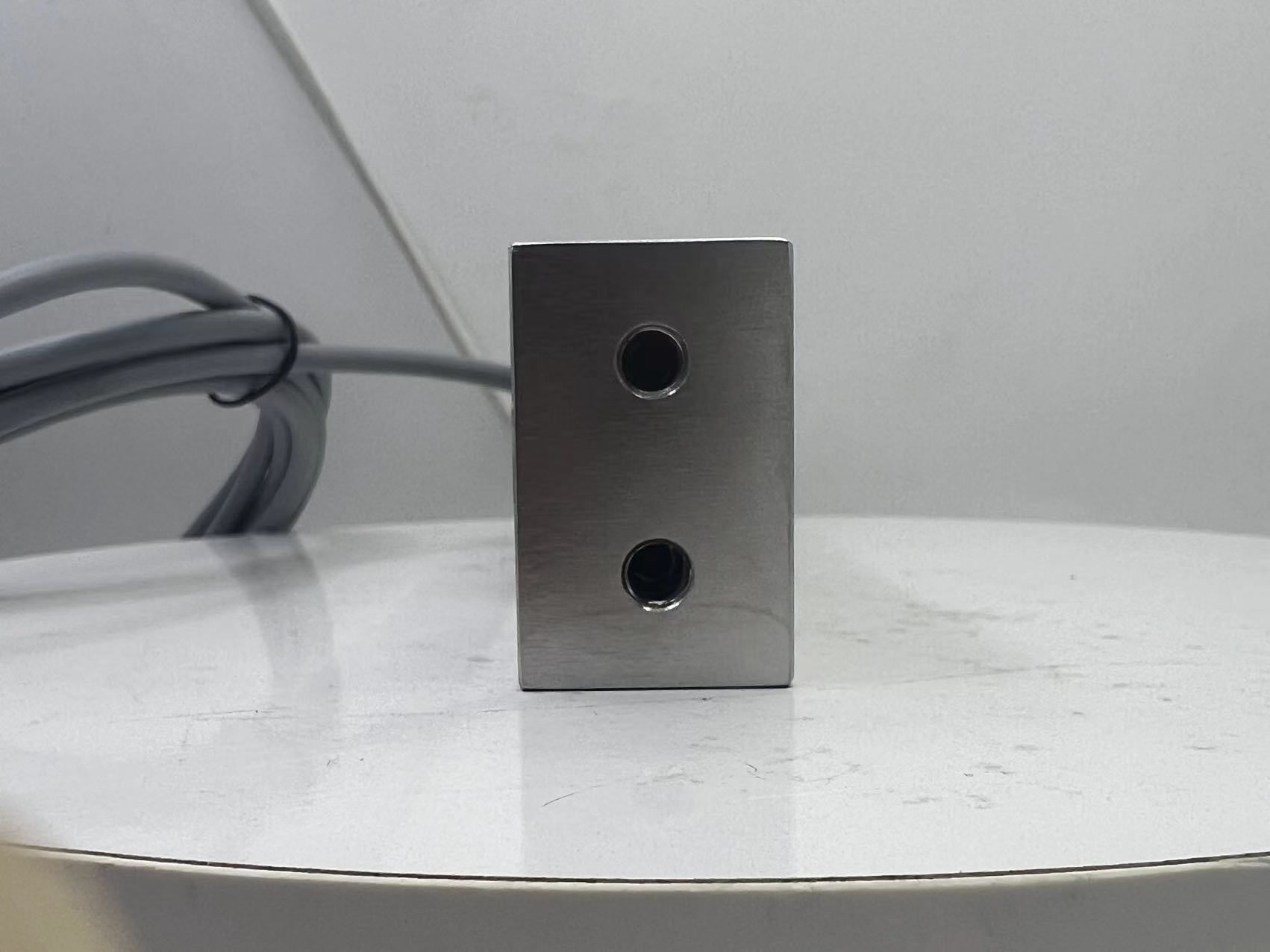

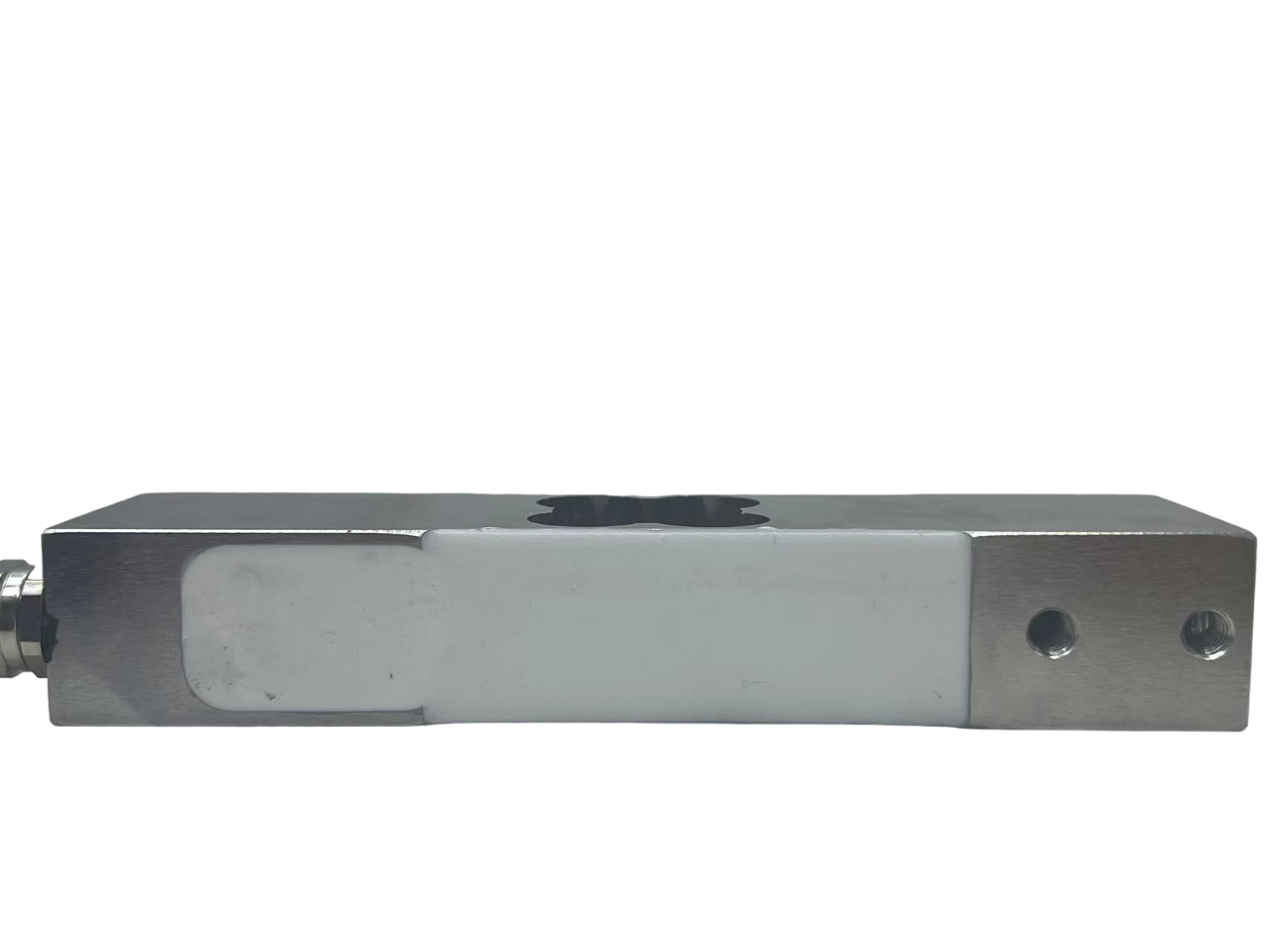

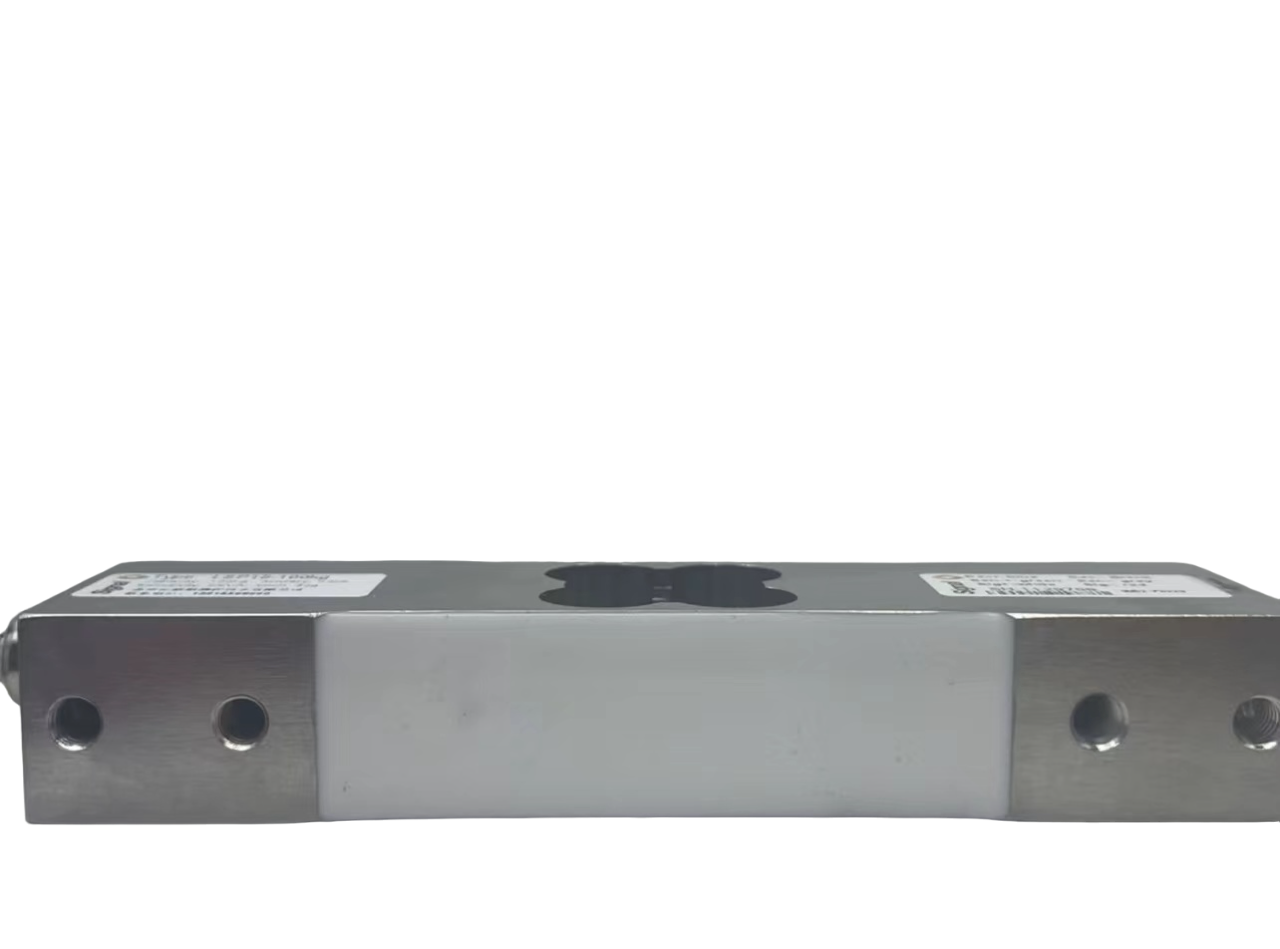

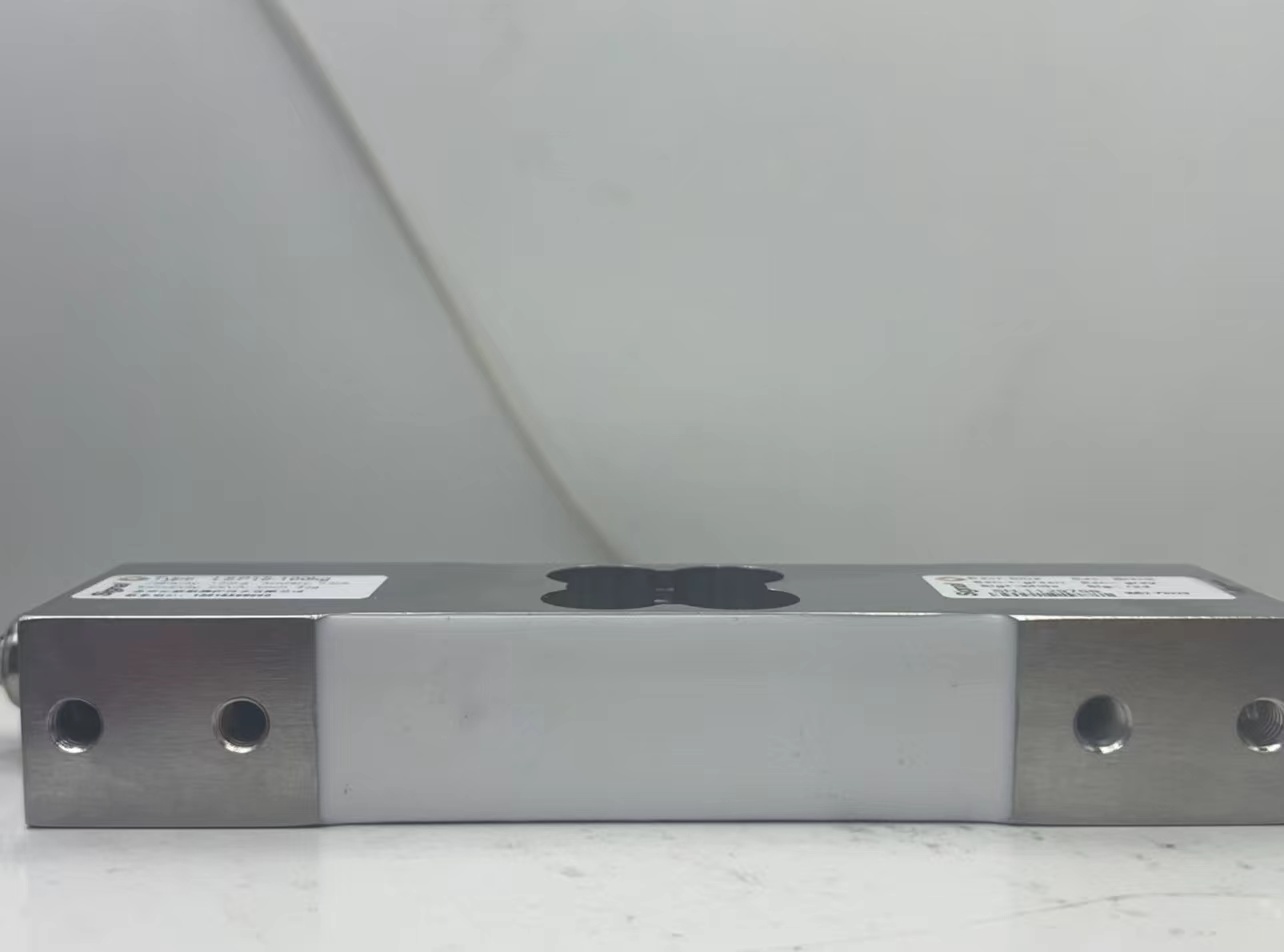

Mounting: M6-10.9 screws with cylindrical screw, tightening torque 14N·m

Technical data：

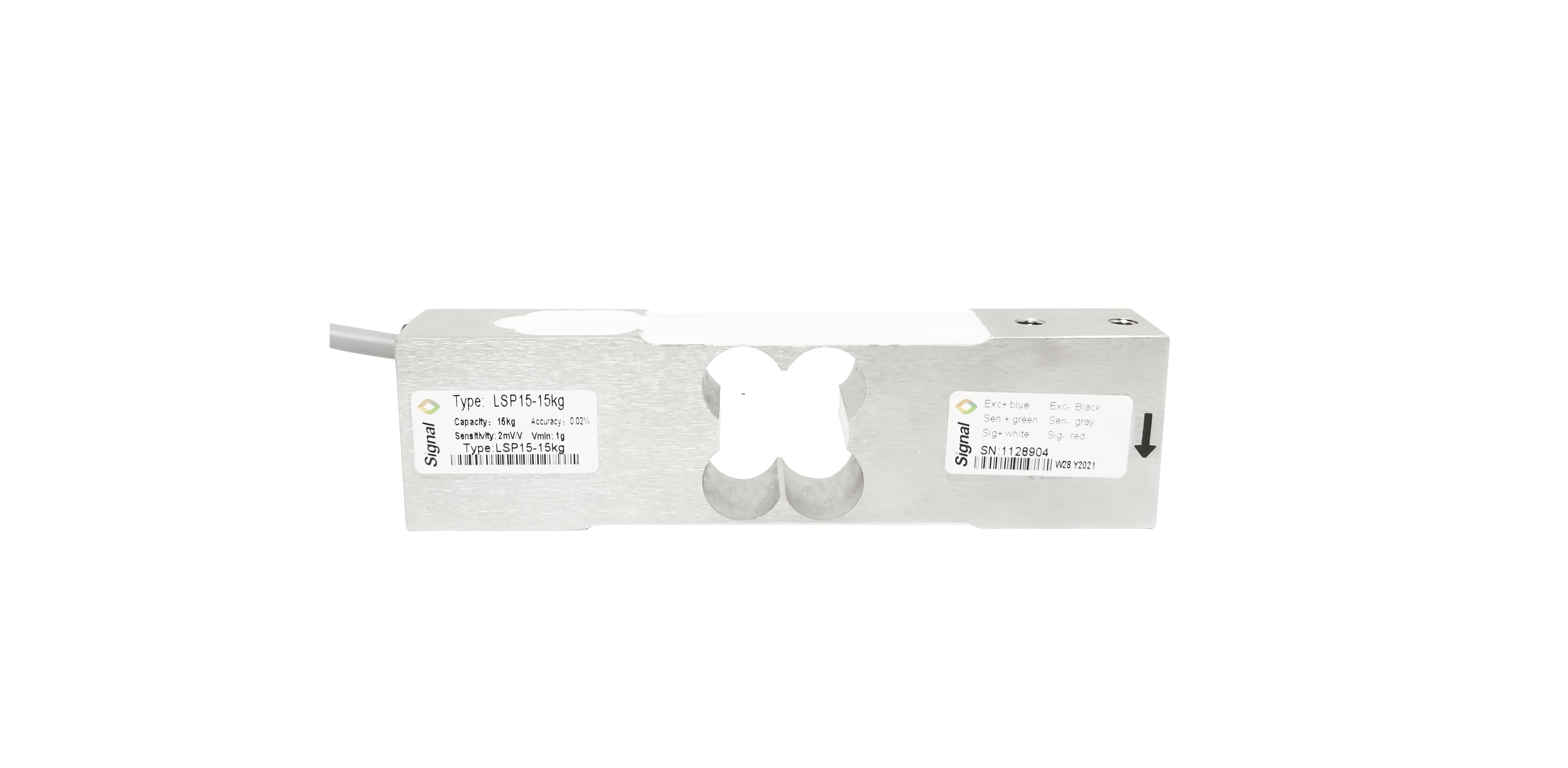

型号（Type）

LSP15

精确度等级（Accuracy class1）

Max. number of load cell intervals）

C3

3000

额定载荷（Max. capacity）

kg

10

20

50

100

最小检定分度值（vmin）

OIML

g

1

2

5

10

NTEP

2

4

10

20

温度对零点影响（TC Zero）

% of Cn/10K

±0.0140

±0.0140

±0.0140

±0.0140

灵敏度（Sensitivity）

mV/V

2.0±0.2

零点平衡（Zero balance）

mV/V

0±0.10

温度对灵敏度影响（TC Span）2)

+20℃～+40℃：

- 10℃～+20℃：

% of Cn/10K

±0.0200

±0.0200

非线性误差（Non-linearity）

% of Cn

±0.0200

滞后误差（Hysteresis error）

% of Cn

±0.0200

蠕变及蠕变恢复（30mins Creep、DR）

%/30min

±0.0200

秤盘面积（Max. platform size）

mm

500×400

四角误差（Off center load error）3)

%

±0.0233

输入电阻（Input resistance）

Ω

390±15

输出电阻 (Output resistance)

Ω

350±10

参考电压（Uref）

V

5

工作电压范围（Bu）

V

1…12

绝缘电阻 (Insulation resistance)

GΩ/100V

＞1

额定温度范围 (Nominal temperature range)

℃

-10～+40

工作温度范围 (Service temperature range)

℃

-10～+50

存储温度范围 (Storage temperature range)

℃

-25～+70

安全承载(Safe load limit)

% of Emax

150

极限承载(Breaking load limit)

% of Emax

300

最大载荷下变形量 (Deflection at Max. capacity，approx.)

mm

<0.5

重量 (Weight approx.)

kg

1

材料(Material)

Stainless steel

保护等级（IP）

IP67
