容量Capacity

300g-1kg

2kg-5kg

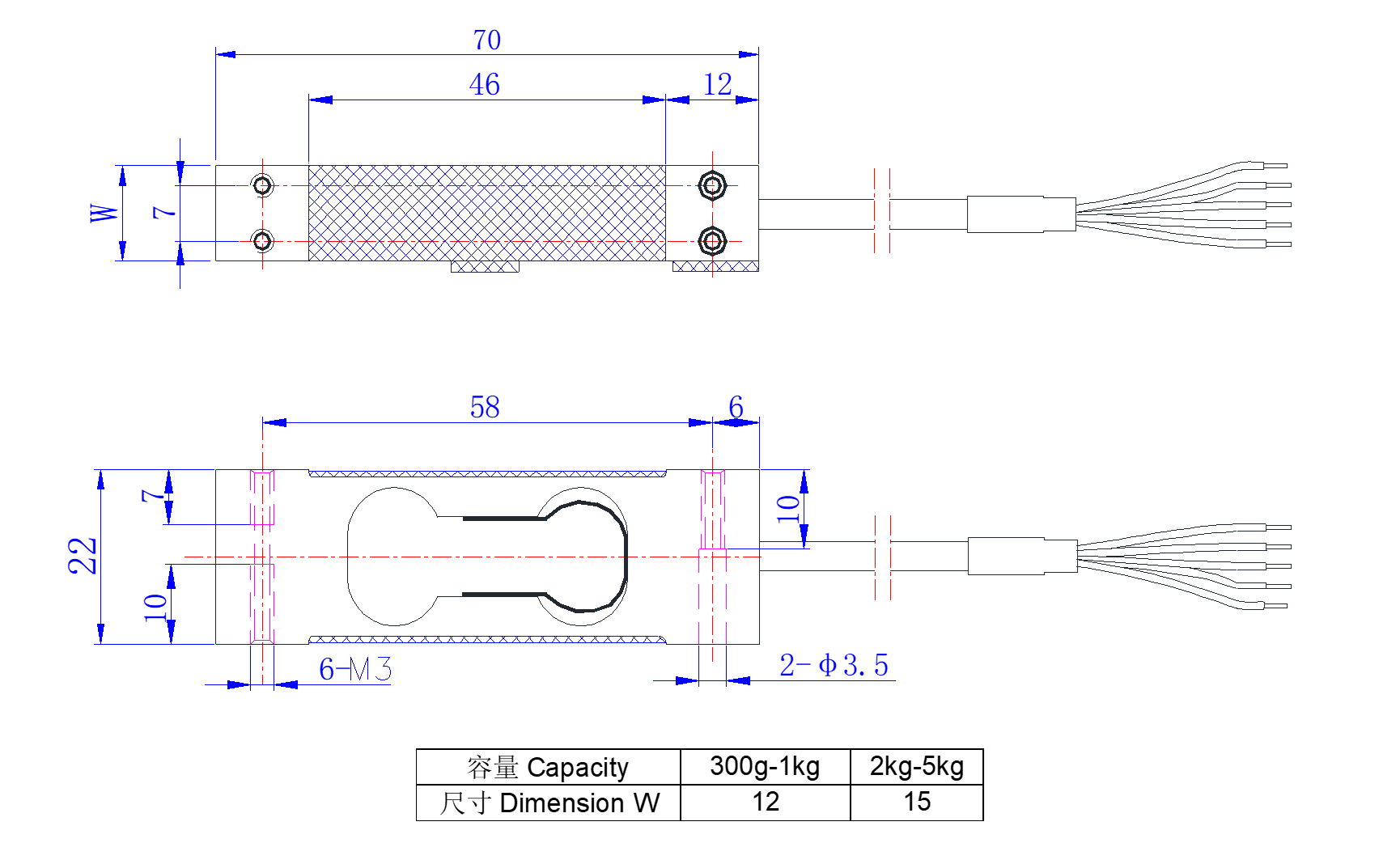

尺寸Dimension W

12

15

Wiring code:

Excitation voltage + :

black

Signal+:

red

Signal - :

white

Excitation voltage - :

blue

Shield:

yellow,  connected to load cell body

精确度等级（OIML R60）

C3

额定载荷Emax（Max. capacity）

300g

500g

1kg

2kg

3kg

5kg

最小检定分度值（νmin）

g

0.05

0.1

0.2

0.5

0.5

1

温度对零点影响（TC Zero）

% of Cn

/10K

±0.0233

±0.0280

±0.0200

±0.0200

±0.0200

±0.0200

灵敏度（Sensitivity）

mV/V

1.0

2.0

灵敏度误差（Sensitivity tolerance）

%

-10%~+10%

温度对灵敏度影响（TC Span）

+20℃～+40℃：

- 10℃～+20℃：

% of Cn

/10K

±0.0175

±0.0117

非线性误差（Non-linearity）

% of Cn

±0.0150

滞后误差（Hysteresis error）

% of Cn

±0.0150

蠕变及蠕变恢复（30mins Creep、DR）

%/30min

±0.0166

秤盘面积（Max. platform size）

mm

200×200

四角误差（Eccentric error）

%

±0.0233

零点平衡（Zero balance）

mV/V

0±0.5

输入电阻（Input resistance）

Ω

410±10%

输出电阻（Output resistance）

Ω

350±10%

参考电压（Uref）

V

5

工作电压范围（Bu）

V

1…15

绝缘电阻（Insulation resistance）

GΩ/100V

＞2

额定温度范围

(Nominal temperature range)

℃

-10～+40

工作温度范围

(Service temperature range)

℃

-10～+50

存储温度范围

(Storage temperature range)

℃

-25～+70

安全承载（Safe load limit）

% of Emax

150

极限承载（Breaking load limit）

% of Emax

300

材料（Material）

Aluminum

保护等级（IP）

IP67
