Wiring code: | |
Excitation voltage+: | red |
Excitation voltage-: | black |
Signal+: | green |
Signal-: | white |
Shield: | yellow, connect to element |
Technical data

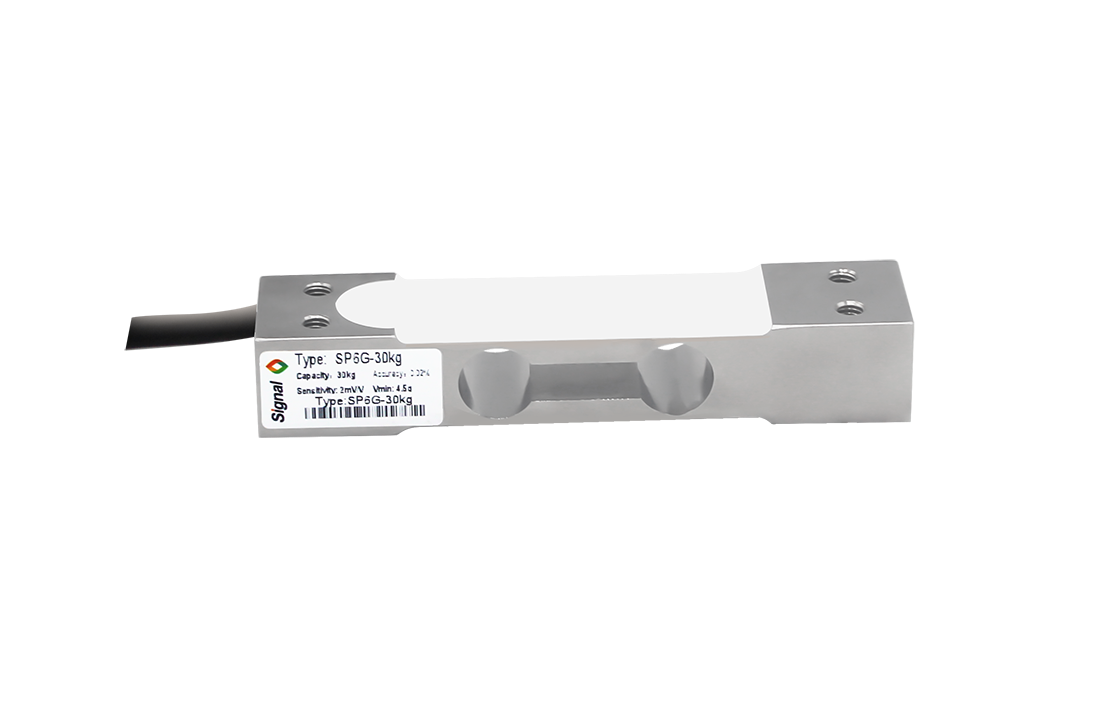

技术参数 （Technical data） | 单位 （Unit） | SP6G |
额定载荷Emax（Max. capacity） | kg | 6;10, 15 ,20, 30 |
温度对零点影响（TC Zero） | % of Cn/10K | ±0.0200 |
灵敏度（Sensitivity） | mV/V | 2.0 |
灵敏度误差（Sensitivity tolerance） | % | ±10% |
温度对灵敏度影响（TC Span） | % of Cn/10K | ±0.0200 |
非线性误差（Non-linearity） | % of Cn | ±0.0150 |
滞后误差（Hysteresis error） | % of Cn | ±0.0100 |
蠕变（Creep/30mins） | % of Cn | ±0.0200 |
蠕变恢复（DR/30mins） | % of Cn | ±0.0200 |
四角误差（Eccentric error） | % | ±0.0233 |
零点平衡（Zero balance） | mV/V | 0±0.10 |
输入电阻（Input resistance） | Ω | 400±10 |
输出电阻（Output resistance） | Ω | 350±10 |
参考电压（Uref） | V | 5 |
工作电压范围（Bu） | V | 1…15 |
绝缘电阻（Insulation resistance） | GΩ/100V | ＞5 |
额定温度范围 Nominal temperature range | ℃ | -10～+40 |
工作温度范围 Service temperature range | ℃ | -10～+50 |
存储温度范围 Storage temperature range | ℃ | -25～+70 |
安全承载（Safe load limit） | % of Emax | 150 |
极限承载（Breaking load limit） | % of Emax | 200 |
材料（Material） | Stainless Steel | |
保护等级（IP） | IP67 |
